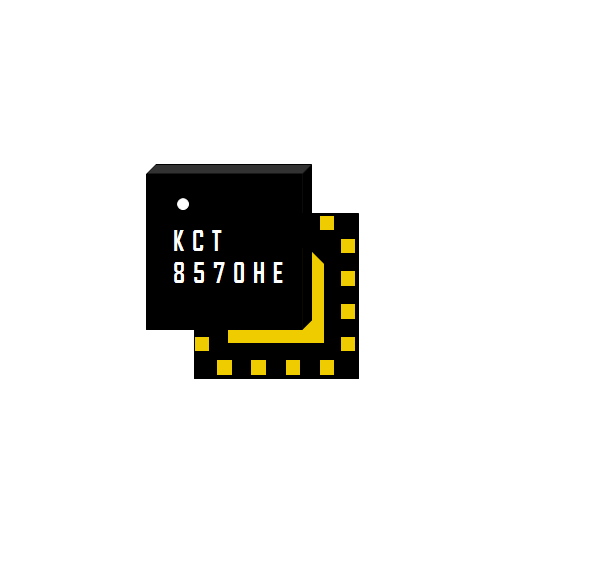

KCT8570HE
5GHz 中高功率 802.11ax 射频前端模组
产品介绍
KCT8570HE是一款工作频段为 5.15-5.85GHz 的高集成射频前端模组。此产品集成了IEEE 802.11 a/n/ac/ax WLAN系统所需的关键射频功能，如高效高线性功率放大器(PA)、包含旁路滤波器（BP）的低噪声放大器(LNA) 、LO抑制和谐波滤波器，并且内置直流电压功率检测以及耦合端射频功率检测。KCT8570HE 是一款优秀的 Wi-Fi 6 射频前端器件。

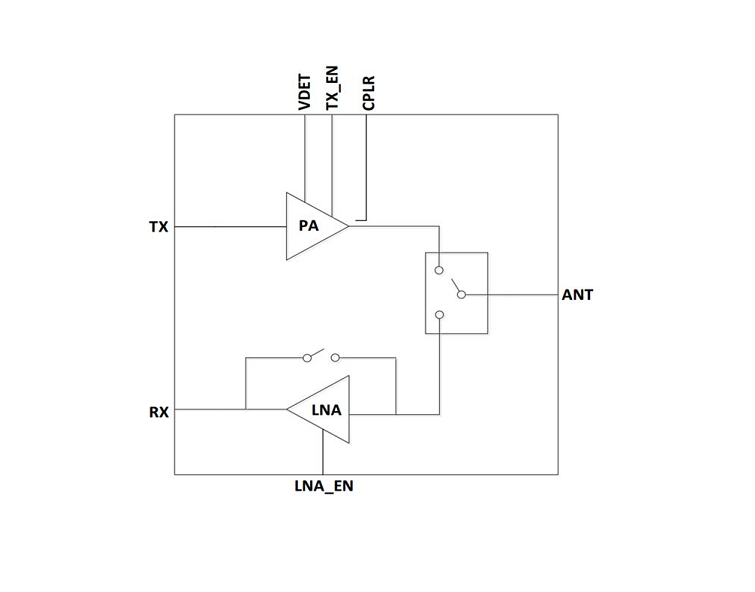

PA / LNA+BP / SW 全集成的 802.11ax 射频前端模组
完整的输入输出端匹配方案
内置直流电压功率检测和定向耦合器
所有引脚通过 ESD 静电防护标准
极简的外部电路匹配方案
3mm*3mm 超小封装
通过 ROHS 和 REACH 环保认证
产品规格
Fully-matched input and output
Integrated power detector
Transmit gain: 30.5dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.8dB at 5V
Output power: +16.5dBm @ -43dB DEVM, HE160/MCS11, 5V
+20.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+22.5dBm @ -35dB DEVM, VHT80/MCS9, 5V
+23.5dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L, 3mm x 3mm x0.75mm
MSL3, 260 oC per JEDEC J-STD-020
RoHS and REACH Compliant
